ตารางค่าทอร์คน็อตมาตรฐาน
พร้อมวิธีเลือกประแจปอนด์ XTORQ ให้เหมาะกับงาน
ตารางค่าทอร์คน็อตมาตรฐาน คืออะไร?
การขันน็อตและโบลท์ให้ได้แรงบิดที่ถูกต้องถือเป็นหัวใจสำคัญของงานซ่อมบำรุง งานประกอบเครื่องจักร งานก่อสร้าง และงานอุตสาหกรรมทุกประเภท หากขันแน่นเกินไปอาจทำให้เกลียวเสียหาย น็อตขาด หรือชิ้นงานบิดเบี้ยวได้ ในทางกลับกัน หากขันไม่ถึงแรงบิดที่กำหนด อาจเกิดการคลายตัวระหว่างการใช้งาน ส่งผลต่อความปลอดภัยและความน่าเชื่อถือของอุปกรณ์
ด้วยเหตุนี้ ช่างและวิศวกรจึงนิยมใช้ประแจปอนด์ที่กำหนดค่าแรงบิดได้ในการขันน็อต แล้วเราควรเลือกประแจปอนด์รุ่นไหนล่ะ ? ค่าทอร์คเท่าไรถึงจะเหมาะกับงานขันน็อตของเรา ? บทความนี้จะมาแนะนำให้รู้จัก “ตารางค่าทอร์คน็อต” ซึ่งเป็นข้อมูลประกอบที่สำคัญ ที่ใช้ในการเลือกช่วงค่าทอร์คของประแจปอนด์ โดยในบทความนี้จะอ้างอิงน็อตเกรด 8.8 ซึ่งเป็นเกรดที่ได้รับความนิยมสูงสุดในงานอุตสาหกรรมทั่วไป และแนะนำการเลือกประแจปอนด์ XTORQ ที่เหมาะสมกับน็อตขนาด M ต่างๆ
NOTE : กฏทองที่ใช้ในการเลือก คือ ค่าที่เราใช้งานควรอยู่ในช่วง 20-80% ของสเกลประแจปอนด์ ซึ่งเป็นช่วงที่ให้ความแม่นยำและอายุการใช้งานดีที่สุด

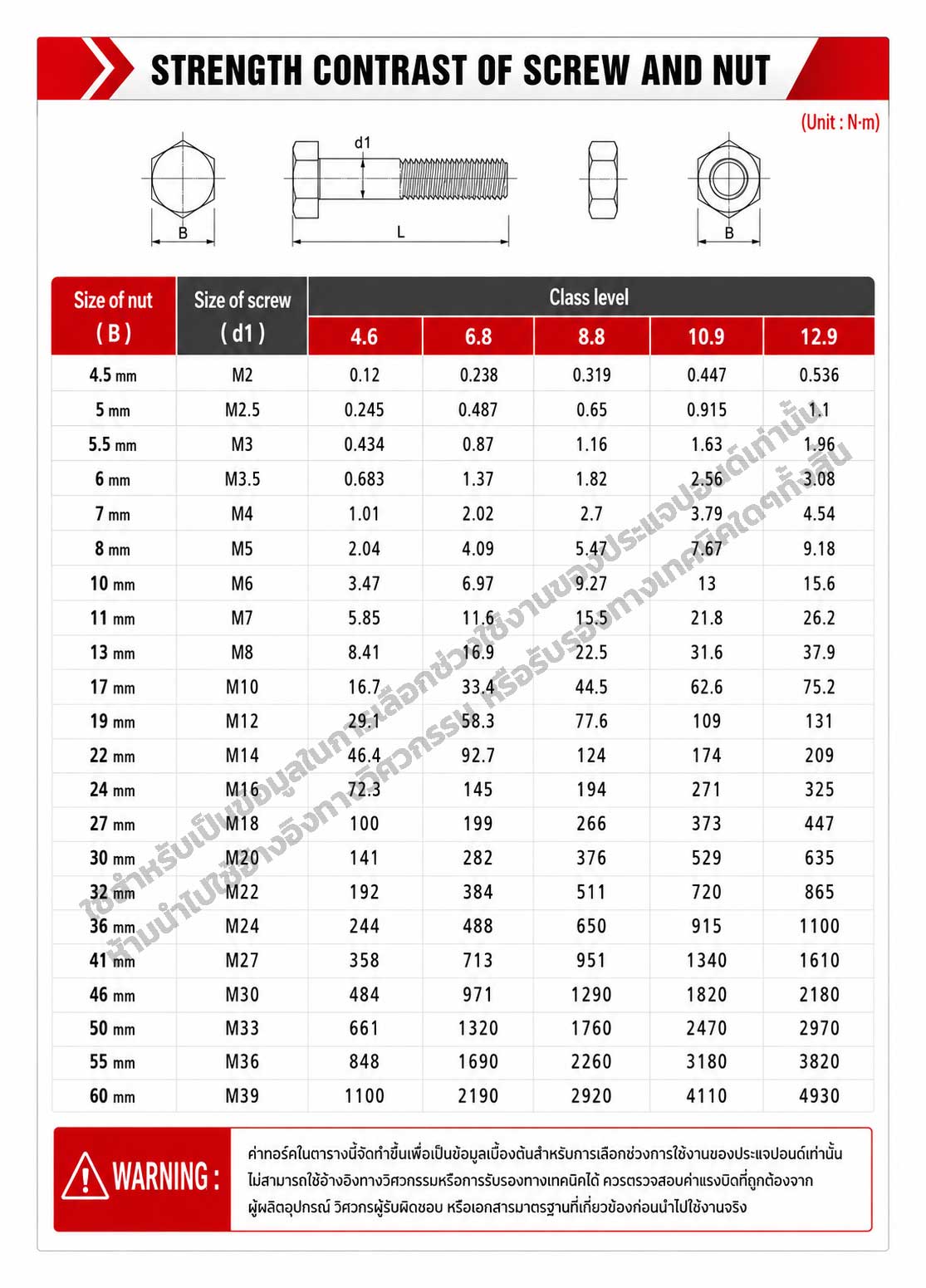

ตารางค่าทอร์คน็อต แบ่งตาม Class และ Size of Screw
🔴 WARNING
ค่าทอร์คในตารางนี้จัดทำขึ้นเพื่อเป็นข้อมูลเบื้องต้นสำหรับการเลือกช่วงการใช้งานของประแจปอนด์เท่านั้น ไม่สามารถใช้อ้างอิงทางวิศวกรรมหรือการรับรองทางเทคนิคได้ ควรตรวจสอบค่าแรงบิดที่ถูกต้องจากผู้ผลิตอุปกรณ์ วิศวกรผู้รับผิดชอบ หรือเอกสารมาตรฐานที่เกี่ยวข้องก่อนนำไปใช้งานจริง
วิธีเลือกประแจปอนด์ให้แม่นยำที่สุด
หลายคนเข้าใจผิดว่าประแจปอนด์รุ่นใดก็สามารถใช้ได้ตราบใดที่ค่าแรงบิดอยู่ในช่วงการวัด แต่ในทางปฏิบัติจริงนั้น การใช้งานควรอยู่ในช่วง 20-80% ของสเกลประแจปอนด์ถึงจะดีที่สุด และค่าทอร์คจะแม่นยำที่สุด
ยกตัวอย่าง เช่น
- ประแจปอนด์ Range 100-600 Nm
- ช่วงการใช้งานที่เหมาะสม = 120 ถึง 480 Nm
- ประแจปอนด์ Range 20-200 Nm
- ช่วงการใช้งานที่เหมาะสม = 40 ถึง 160 Nm
- ประแจปอนด์ Range 2-25 Nm
- ช่วงการใช้งานที่เหมาะสม = 5 ถึง 20 Nm
การใช้งานที่ค่าทอร์คใกล้จุดต่ำสุด หรือสูงสุดของสเกลบ่อยครั้ง อาจส่งผลต่อความแม่นยำของเครื่องมือประแจปอนด์ได้
| ขนาดน็อต | ค่าแรงบิด (N·m) | รุ่นประแจปอนด์ XTORQ ที่แนะนำ |
|---|---|---|
| M6 | 9.27 | R2TN25 (2-25 Nm) / R3TN50 (5-50 Nm) |
| M8 | 22.5 | R3TN50 (5-50 Nm) / R4TN100 (10-100 Nm) |
| M10 | 44.5 | R4TN100 (10-100 Nm) / R4TN200 (20-200 Nm) |
| M12 | 77.6 | R4TN100 (10-100 Nm) / R4TN200 (20-200 Nm) / R4TN300 (60-300 Nm) |
| M14 | 124 | R4TN200 (20-200 Nm) / R4TN300 (60-300 Nm) |
| M16 | 194 | R4TN300 (60-300 Nm) / R6TN600 (100-600 Nm) |
| M18 | 266 | R6TN600 (100-600 Nm) / R6TN800 (150-800 Nm) |
| M20 | 376 | R6TN600 (100-600 Nm) / R6TN800 (150-800 Nm) / R6TN1000 (200-1000 Nm) |
| M22 | 511 | R6TN800 (150-800 Nm) / R6TN1000 (200-1000 Nm) |
| M24 | 650 | R6TN800 (150-800 Nm) / R6TN1000 (200-1000 Nm) |
M6
M8
M10
M12
M14
M16
M18
M20
M22
M24
ค่าทอร์คข้างต้นนี้จัดทำขึ้นเพื่อเป็นข้อมูลเบื้องต้นสำหรับการเลือกช่วงการใช้งานของประแจปอนด์เท่านั้น ห้ามนำไปใช้อ้างอิงใดๆทั้งสิ้น โปรดตรวจสอบค่าทอร์คที่ถูกต้องจากผู้ผลิตอุปกรณ์ วิศวกรผู้รับผิดชอบ หรือเอกสารมาตรฐานที่เกี่ยวข้องเท่านั้น
โปรดตรวจสอบพื้นที่หน้างานว่ามีเพียงพอสำหรับความยาวของประแจปอนด์แต่ละรุ่น วงสวิงในการขัน และความสะดวกในการใช้งาน
ทำไมต้องเลือกประแจปอนด์ XTORQ
โรงงานผู้เชี่ยวชาญด้าน Torque Tools
ผลิตโดยโรงงานจากประเทศไต้หวันที่ได้รับการยกย่องว่าเป็น "Master Of Torque Tools" ในวงการอุตสาหกรรมมาอย่างยาวนาน จึงมั่นใจได้ในคุณภาพการผลิตและมาตรฐานของประแจปอนด์ทุกตัว
ความแม่นยำสูงตามมาตรฐานสากล
ผ่านกระบวนการผลิตและตรวจสอบคุณภาพอย่างเข้มงวด ให้ค่าความแม่นยำที่เชื่อถือได้สำหรับงานอุตสาหกรรมและงานซ่อมบำรุง
มีใบรับรองการสอบเทียบ
มาพร้อมใบรับรองการสอบเทียบจากโรงงานผู้ผลิต (In-House Calibration Certificate) เพื่อเพิ่มความมั่นใจในการใช้งาน
ครอบคลุมทุกช่วงแรงบิด
มีหลายรุ่นให้เลือกตั้งแต่งานซ่อมทั่วไป ไปจนถึงงานอุตสาหกรรมหนัก รองรับแรงบิดหลากหลายช่วงการใช้งาน
อะไหล่พร้อม บริการหลังการขายครบ
มีอะไหล่ชุดหัวเฟือง Square Drive จำหน่ายสำหรับทุกรุ่น พร้อมทีมงานบริการหลังการขายในประเทศไทย
เหมาะกับหลากหลายอุตสาหกรรม
รองรับงานประกอบเครื่องจักร งานซ่อมบำรุง งานไฟฟ้า งานโซล่าเซลล์ งานอู่ซ่อมรถยนต์ ศูนย์บริการมาตรฐาน และโรงงานอุตสาหกรรมทุกประเภท
สรุป
การเลือกประแจปอนด์ให้เหมาะสมไม่ควรพิจารณาเฉพาะค่าแรงบิดสูงสุด แต่ควรเลือกให้ค่าแรงบิดที่ใช้งานจริงอยู่ในช่วง 20-80% ของสเกลเครื่องมือ เพื่อให้ได้ความแม่นยำสูงสุดและยืดอายุการใช้งานของประแจปอนด์
สำหรับน็อตเกรด 8.8 ที่พบได้บ่อยในงานอุตสาหกรรม ประแจปอนด์ XTORQ มีช่วงแรงบิดที่ครอบคลุมหลากหลาย ทำให้สามารถเลือกใช้งานได้อย่างเหมาะสมกับทุกประเภทงาน ไม่ว่าจะเป็นงานซ่อมบำรุง งานผลิต งานประกอบเครื่องจักร หรือโครงการอุตสาหกรรมขนาดใหญ่
“ประแจปอนด์คุณภาพดีไม่ใช่ค่าใช้จ่าย แต่คือการลงทุนเพื่อความปลอดภัยและมาตรฐานการทำงานในระยะยาว”
⭐ XTORQ — Precision You Can Trust.
มั่นใจทุกแรงบิด เพื่อคุณภาพงานที่ได้มาตรฐานในทุกอุตสาหกรรม.
